علائم خرابی سنسور سرعت (کیلومتر) و روش‌های تست و عیب‌یابی آن

خرابی سنسور سرعت خودرو (VSS) باعث از کار افتادن عقربه کیلومتر، ریپ زدن، افزایش مصرف سوخت و خاموش شدن ناگهانی موتور هنگام خلاص کردن دنده یا کاهش سرعت می‌شود.

  • کار نکردن یا نوسان عقربه: صفر شدن سرعت‌سنج یا پرش شدید عقربه روی داشبورد.
  • خاموش شدن ناگهانی موتور: قطع شدن پاشش سوخت صحیح و خاموش شدن ماشین هنگام ترمزگیری و خلاص کردن دنده.
  • ریپ زدن و افت شتاب: کله زدن خودرو به‌ویژه در دنده‌های ۱ و ۲ هنگام فشردن پدال گاز.
  • اختلال در گیربکس اتوماتیک: تقه زدن، ضربه هنگام تعویض دنده و گیج شدن ایسیو گیربکس.
  • روشن شدن چراغ چک: ثبت کد خطای مربوط به سنسور VSS در حافظه کامپیوتر خودرو (ECU).

سنسور کیلومتر یا سنسور سرعت خودرو (Vehicle Speed Sensor یا به اختصار VSS) وظیفه دارد سرعت حرکت خودرو را از طریق تماس فیزیکی یا تقابل مغناطیسی با شفت خروجی گیربکس اندازه‌گیری کرده و داده‌ها را به صورت سیگنال الکتریکی (پالس) به کامپیوتر خودرو (ECU) ارسال کند.

ایسیو از این اطلاعات حیاتی برای تنظیم پاشش سوخت، زمان‌بندی دقیق جرقه، مدیریت دور آرام، زمان تعویض دنده‌ها و عملکرد صحیح سیستم‌های ایمنی مانند ABS و فرمان برقی استفاده می‌کند.

سنسور کیلومتر خودرو چیست و چگونه کار می‌کند؟

این قطعه در واقع یک سنسور مبتنی بر اثر هال (Hall Effect) است که سرعت دورانی گیربکس را به سیگنال‌های دیجیتال تبدیل می‌کند. سنسورهای سرعت از نظر ساختار عملکردی به دو دسته کلی تقسیم می‌شوند:

۱. سنسور کیلومتر چرخ‌دنده‌ای (نوع مکانیکی – الکترونیکی)

این سنسور از قطعات زیر تشکیل شده است:

  • بدنه پلاستیکی مقاوم: ساخته‌شده از متریال مقاوم در برابر حرارت شدید گیربکس
  • اورینگ آب‌بندی: جهت جلوگیری از نشت روغن گیربکس به بیرون و سوکت
  • آهن‌ربای دائمی
  • تراشه اثر هال (Hall Effect Chip)
  • مدار الکتریکی تولید پالس دیجیتال
  • محور و چرخ‌دنده پلاستیکی انتهای سنسور

طرز کار:

این سنسور معمولاً دارای یک سوکت ۳ فیش است که پایه های این سوکت به طور معمول به سه بخش تقسیم میشود:

  •  برق ۱۲ ولت مستقیم (تغذیه شده از سمت رله دوبل)
  •  منفی مستقیم (اتصال به بدنه)
  • خروجی سیگنال پالس به سمت ECU

با روشن شدن خودرو، تغذیه الکتریکی سنسور برقرار می‌شود. هنگام حرکت، چرخ‌دنده پلاستیکی انتهای سنسور که با چرخ‌دنده پلاستیکی روی شفت خروجی گیربکس درگیر است، شروع به چرخش می‌کند. با چرخش محور سنسور و عبور آن از برابر میدان آهن‌ربای داخلی، مدار الکترونیکی فعال شده و پالس‌های فرکانسی متناسب با سرعت خودرو به ECU فرستاده می‌شوند.

نکته تخصصی: در برخی خودروهای قدیمی‌تر، سنسور سرعت دارای ۴ پایه بود و دو سیگنال مجزا تولید می‌کرد؛ یک سیگنال مستقیماً برای نشانگر سرعت در پشت آمپر ارسال می‌شد تا راننده سرعت را ببیند و سیگنال دوم به ECU می‌رفت. اما در خودروهای جدیدتر، تولید یک پالس کافی است تا ECU آن را دریافت کرده و اطلاعات سرعت را شبکه کرده و به پشت آمپر، سیستم ABS و سایر بخش‌ها بفرستد.

۲. سنسور کیلومتر بدون چرخ‌دنده (نوع تمام‌مغناطیسی)

اجزای تشکیل‌دهنده این سنسور عبارتند از:

  • بدنه پلاستیکی مقاوم
  • اورینگ آب‌بندی
  • آهن‌ربای دائمی
  • تراشه اثر هال
  • مدار الکترونیکی تولید پالس

طرز کار:

در این مدل، چرخ‌دنده پلاستیکی و محور مکانیکی به‌طور کامل حذف شده‌اند. نوک سنسور حاوی یک آهن‌ربای قوی است که میدان مغناطیسی مشخصی ایجاد می‌کند و در فاصله‌ای بسیار نزدیک نسبت به شفت خروجی گیربکس قرار می‌گیرد.

با حرکت ماشین و چرخش دنده‌های فلزی شفت خروجی از جلوی نوک مغناطیسی سنسور، تغییراتی در شدت میدان مغناطیسی ایجاد می‌شود. تراشه اثر هال این نوسانات میدان را دریافت، پردازش و به پالس‌های دیجیتال تبدیل کرده و به ECU ارسال می‌کند.

محل قرارگیری سنسور سرعت در خودرو کجاست؟

سنسور سرعت کجا نصب میشه؟

در اکثر خودروهای داخلی و خارجی، سنسور کیلومتر بر روی پوسته گیربکس و در نزدیکی شفت خروجی گیربکس یا بالای دیفرانسیل نصب می‌شود. پایه این سنسور با یک دنده پلاستیکی به نام «دنده سنسور کیلومتر» درگیر است.

در برخی خودروهای جدیدتر، سنسور کیلومتر روی گیربکس حذف شده و ECU اطلاعات سرعت را مستقیماً از طریق سنسورهای سرعت چرخ (سنسورهای ABS) دریافت و محاسبه می‌کند.

مهم‌ترین علائم خرابی سنسور کیلومتر خودرو

خرابی این سنسور معمولاً به صورت ناگهانی یا با نوسانات مقطعی رخ می‌دهد. شایع‌ترین نشانه‌های خرابی عبارتند از:

۱.کار نکردن یا نوسان شدید عقربه کیلومتر

عقربه سرعت روی داشبورد کاملاً از کار می‌افتد (روی صفر می‌ماند) یا به اصطلاح تعمیرگاهی شروع به «شلاق زدن» و پرش‌های شدید می‌کند و سرعت واقعی خودرو را نشان نمی‌دهد.

۲.خاموش شدن موتور هنگام کاهش سرعت و خلاص کردن دنده

وقتی در حال حرکت هستید و قبل از رسیدن به دست‌انداز، سرعت‌گیر یا چراغ قرمز پا را از روی پدال گاز برمی‌دارید و کلاچ می‌گیرید (یا دنده را خلاص می‌کنید)، موتور خودرو ناگهان خاموش می‌شود.

۳.ریپ زدن، کله زدن (دل زدن) و افت شتاب

هنگام حرکت—به‌ویژه در دنده‌های سنگین مثل دنده ۱ و ۲—با فشردن پدال گاز، خودرو دچار ریپ‌های شدید شده، اصطلاحاً کله می‌زند (دل زدن) و روند شتاب‌گیری کاملاً مختل می‌شود.

۴.اختلال در تعویض دنده‌های گیربکس اتوماتیک

در خودروهای دنده اتوماتیک، سرعت خودرو یکی از فاکتورهای اصلی ایسیو گیربکس برای تعویض دنده‌ها است. خرابی VSS باعث تقه زدن، ضربه هنگام تعویض دنده، تعویض دنده در دورهای نامناسب و گیج شدن گیربکس اتوماتیک می‌شود.

۵. روشن شدن چراغ چک موتور

ایسیو خودرو با تشخیص قطعی، افت ولتاژ یا نوسان غیرعادی در سیگنال ورودی سنسور سرعت، چراغ چک را روشن کرده و کد خطای مربوط به VSS را در حافظه ثبت می‌کند.جدول عیب‌یابی سریع علائم خرابی سنسور کیلومتر

افتادن عقربه های کیلومتر

جدول عیب‌یابی سریع و علائم خرابی سنسور کیلومتر

برای تشخیص راحت‌تر و سریع‌تر مشکلات مربوط به این سنسور، جدول زیر را بررسی کنید:

نشانه و مشکل خودروعلت فنی و احتمالیاقدام پیشنهادی
عقربه کیلومتر کاملاً از کار افتادهقطعی برق ۱۲V یا منفی، سوختن سنسور، قطعی سیم سیگنالتست ولتاژ پایه ۱ و ۲ سوکت، چک کردن سیم سیگنال تا ECU
عقربه پرش دارد و دقیق نیستخوردگی چرخ‌دنده پلاستیکی، خرابی پین‌های سوکت یا نیم‌سوز شدن سنسوربررسی روغن و آب خوردگی سوکت و سنسور،بررسی سیم کشی و اتصال مناب سوکت ها
خاموش شدن ماشین با رها کردن گازعدم ارسال سیگنال حرکت به ECU و قطع ناگهانی سوخت دور آرامبررسی سنسور کیلومتر، تمیزکاری سوکت و تست پارامتر دیاگ
چراغ چک روشن + مشکل تعویض دنده(گیربکس اتومات)ارسال داده‌های نادرست به ECU و اختلال در زمان‌بندی پاشش و جرقهدیاگ زدن، بررسی سلامت سنسور و سیم‌کشی
تقه‌زدن و گیجی گیربکس اتوماتیکعدم انطباق دور موتور و سیگنال سرعت ورودی به گیربکسخواندن پارامترهای VSS در دیاگ و تعویض سنسور در صورت نیاز

چرا خرابی سنسور کیلومتر باعث خاموش شدن ماشین می‌شود؟

این یکی از مهم‌ترین و رایج‌ترین سوالات رانندگان است. برای درک این موضوع باید بدانید که ECU برای تنظیم سوخت و پایدار نگه داشتن دور آرام موتور (Idle) به‌طور همزمان داده‌های ۴ سنسور اصلی را تحلیل می‌کند:

  1. سنسور دور موتور (CKP)
  2. سنسور موقعیت دریچه گاز (TPS)
  3. سنسور سرعت خودرو (VSS)
  4. سنسور فشار هوای منیفولد (MAP) یا سنسور جریان هوا (MAF)

تحلیل فنی فرایند خاموش شدن

وقتی با سرعت در حال حرکت هستید و ناگهان پا را از روی پدال گاز برمی‌دارید، ECU پاشش سوخت را به شدت کاهش می‌دهد (فرایند Cut-off) تا مصرف سوخت کم شود. اما زمانی که سرعت خودرو کاهش یافته و به توقف کامل یا دور آرام نزدیک می‌شوید، ECU باید مجدداً پاشش سوخت دور آرام را فعال کرده و استپر موتور یا دریچه گاز برقی را باز کند تا موتور خاموش نشود.

اگر سنسور کیلومتر خراب باشد و سیگنال سرعت را بفرستد صفر (یا قطع شود)، داده‌های VSS با داده‌های سنسور دور موتور و دریچه گاز متناقض می‌شوند. در این حالت ECU:

  • میزان پاشش سوخت را بیش از حد کاهش می‌دهد.
  • زمان‌بندی دقیق جرقه شمع‌ها را گم می‌کند.
  • مسیر هوای دور آرام را به اندازه کافی باز نمی‌کند.

در نتیجه، موتور گشتاور و سوخت لازم برای ادامه کار در دور آرام هنگام ایست کامل را از دست داده و ناگهان خاموش می‌شود.

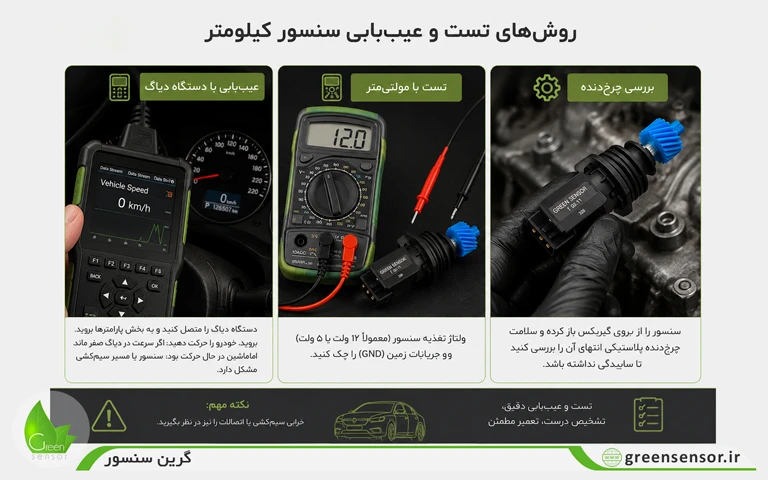

روش‌های تست

روش‌های تخصصی تست و عیب‌یابی سنسور کیلومتر

اگر عقربه کیلومتر کار نمی‌کند یا دچار نوسان است، مراحل عیب‌یابی زیر را به ترتیب انجام دهید:

۱.عیب‌یابی با دستگاه دیاگ

دستگاه دیاگ را متصل کرده و ابتدا کدهای خطا را بررسی کنید. سپس وارد بخش «پارامترها» شده و مقدار سرعت خودرو را انتخاب کنید. با خودرو شروع به حرکت کنید:

  • حالت اول: اگر در دستگاه دیاگ سرعت خودرو به درستی و متناسب با حرکت ماشین نمایش داده می‌شود اما عقربه روی پشت‌آمپر ثابت است، سنسور سالم بوده و ایراد از پشت آمپر یا شبکه ارتباطی آن است.
  • حالت دوم: اگر در دستگاه دیاگ نیز عدد سرعت صفر ماند یا نوسان داشت، ایراد از سنسور، سوکت یا سیم‌کشی است.

۲.بازدید ظاهری و تست فنی سوکت

قبل از تعویض قطعه، سوکت ۳ فیش سنسور را از نظر شکستگی یا آسیب بررسی کرده و موارد زیر را چک کنید:


خرابی پین‌ها: باز شدن بیش از حد، کج شدن یا عقب رفتن پین‌های داخل سوکت را چک کنید.

خرابی پین_های سوکت


روغن‌زدگی و زنگ‌زدگی: نشت روغن گیربکس به درون پایه سنسور و سوکت باعث قطع ارتباط الکتریکی می‌شود.

روغن خوردگی سوکت


کیفیت اتصالات: اگر سوکت قبلاً تعویض شده، مطمئن شوید سیم‌ها به جای تابیده شدن، لحیم‌کاری شده باشند تا افت ولتاژ رخ ندهد.

اتصال نا مناسب سوکت بعد تعویض


اتصالی سیم‌کشی: روکش سیم‌ها را بررسی کنید تا لهیدگی یا اتصالی نداشته باشند.

اتصالی و پوسیدگی در سیم کشی

۳. تست با دستگاه مولتی‌متر

سوکت سنسور را جدا کنید. سوییچ خودرو را باز کرده و ولتاژ پایه‌های سوکت را اندازه بگیرید:

  • پایه برق: باید ولتاژ ۱۲ ولت (تغذیه شده از رله دوبل) داشته باشد.
  • پایه منفی: باید ارتباط کاملاً سالم با بدنه (GND) داشته باشد.
  • پایه سیگنال: مسیر سیم تا پایه مربوطه در ECU را از نظر continuity (تست بوق) چک کنید.

هشدار بسیار مهم: در هنگام جازدن یا تعمیر سوکت، به چیدمان مثبت و منفی دقت کنید. در صورت برعکس وصل شدن پایه مثبت و منفی، سنسور کیلومتر بلافاصله می‌سوزد و از کار می‌افتد!

۴.بررسی ظاهری سنسور و تست چرخ‌دنده

سنسور را از روی گیربکس باز کرده و موارد زیر را بررسی کنید:

  • شکستگی بدنه یا کثیفی و روغن‌زدگی پین‌های سنسور.
  • تست خوردگی چرخ‌دنده (تکنیک کاغذ): برای تشخیص خوردگی‌های ریز و نامحسوس چرخ‌دنده پلاستیکی، یک کاغذ سفید را روی سطح صاف قرار دهید. چرخ‌دنده آغشته به روغن سنسور را با فشار ملایم روی کاغذ بکشید و بچرخانید. اگر چرخ‌دنده سالم باشد، رد روغن به‌صورت کامل و طبق الگوی دقیق دنده‌ها روی کاغذ می‌افتد. اگر رد روغن بریده‌بریده یا ناقص باشد، دنده‌ها دچار خوردگی شده‌اند.

تست کارگاهی و سریع سلامت سنسور

هنگامی که سنسور از روی گیربکس باز است، سوکت آن را جا بزنید. سوییچ خودرو را باز کنید (برای اطمینان از تغذیه برق سنسور، یک تک‌استارت بزنید). سپس با دست، چرخ‌دنده سنسور را بچرخانید. اگر در دیاگ یا پشت‌امپر عدد سرعت تغییر کرد و مقدار نشان داده شد، سنسور و سیم‌کشی کاملاً سالم هستند. در این حالت، اگر پس از بستن سنسور روی گیربکس دوباره مشکل باقی بود، چرخ‌دنده پلاستیکی داخل گیربکس (روی شفت) خراب یا هرز شده و باید گیربکس باز بررسی شود.

توصیه‌های فنی تکنسین گرین سنسور

اگر که سنسور شما زود به زود خراب میشود و چرخ دنده هایش از بین می‌رود احتمال خرابی چرخ دنده کیلومتر داخل گیربکس بسیار زیاد است.
در خودرو های خانواده ۴۰۵ و پارس و سمند برای تعویض این چرخ دنده نیازی به باز کردن کامل گیربکس نمیباشد و میتوان چرخ دنده را تعویض کرد.
اما در خودرو هایی مانند ۲۰۶ و خانواده پراید و تیبا برای تعویض این چرخ دنده نیازمند باز کردن کامل گیربکس هستیم.
در زمان تعویض سوکت حتما باید طبق نقشه خودرو جلو برویم زیرا جا به جا زدن مثبت و منفی باعث سوختن سنسور میشود.
در صورتی که بعد از تعویض سنسور شاهد نشت روغن از سمت سنسور کیلومتر بودیم اورینگ سنسور را مجددا بررسی کنید و در صورت خرابی تعویض کنید.
تا حد ممکن از زدن چسب برای آب‌بندی خودداری کنید

جمع‌بندی

سنسور کیلومتر یکی از قطعات کوچک اما فوق‌العاده تعیین‌کننده در سیستم تنظیم موتور و ECU است. خرابی آن علاوه بر از کار انداختن عقربه سرعت، باعث افت شتاب، افزایش مصرف سوخت، کله زدن ماشین و خاموش شدن‌های کلافه‌کننده در ترافیک می‌شود.

اگر با علائم خرابی این قطعه مواجه شدید، قبل از تعویض حتماً سوکت و سلامت چرخ‌دنده را طبق مراحل ذکرشده بررسی کنید. مجموعه گرین سنسور به عنوان تامین‌کننده تخصصی قطعات تنظیم موتور و برق خودرو، سنسورهای کیلومتر را با کیفیتی مطابق با استانداردهای خط تولید خودروسازان، مقاومت حرارتی بالا و دقت سیگنال‌دهی ممتاز برای انواع خودروهای داخلی و وارداتی عرضه می‌کند.

جهت بررسی مشخصات فنی قطعات، دریافت مشاوره تخصصی یا خرید سنسور کیلومتر متناسب با خودروی خود، می‌توانید به صفحه محصولات سنسور سرعت گرین سنسور مراجعه کنید یا با کارشناسان فنی ما تماس بگیرید.

نیاز به مشاوره فنی یا خرید سنسور کیلومتر دارید؟

همین حالا برای مشاهده محصولات، بررسی مشخصات فنی قطعات به صفحه محصولات سنسور سرعت گرین سنسور مراجعه کنید یا با کارشناسان فروش ما تماس بگیرید تا بهترین گزینه را متناسب با خودروی شما پیشنهادت دهند.

سوالات متداول (FAQ)

خودرو حرکت می‌کند، اما به دلیل خاموش شدن‌های ناگهانی هنگام ترمزگیری و پشت سرعت‌گیرها (که می‌تواند منجر به سفت شدن فرمان و از کار افتادن بوستر ترمز شود)، کله زدن خودرو و آسیب به گیربکس‌های اتوماتیک، رانندگی با آن بسیار خطرناک است و باید سریعاً تعویض شود.

پرش عقربه معمولاً به علت خوردگی دنده‌های پلاستیکی سنسور، خرابی و هرز شدن دنده حلزونی داخل گیربکس، نیم‌سوز شدن مدار داخلی سنسور یا قطعی مقطعی و شل بودن پین‌های سوکت اتفاق می‌افتد.

قیمت این قطعه بر اساس مدل خودرو (پراید، پژو، سمند، دنا و…) متفاوت است. با توجه به حساسیتی که این قطعه روی سیستم پاشش سوخت و ایمنی خودرو دارد، حتماً از برندهای معتبر و استانداردی مانند گرین سنسور استفاده کنید تا در برابر حرارت شدید گیربکس مقاومت داشته و سیگنال‌های دقیقی به ECU بفرستد.
