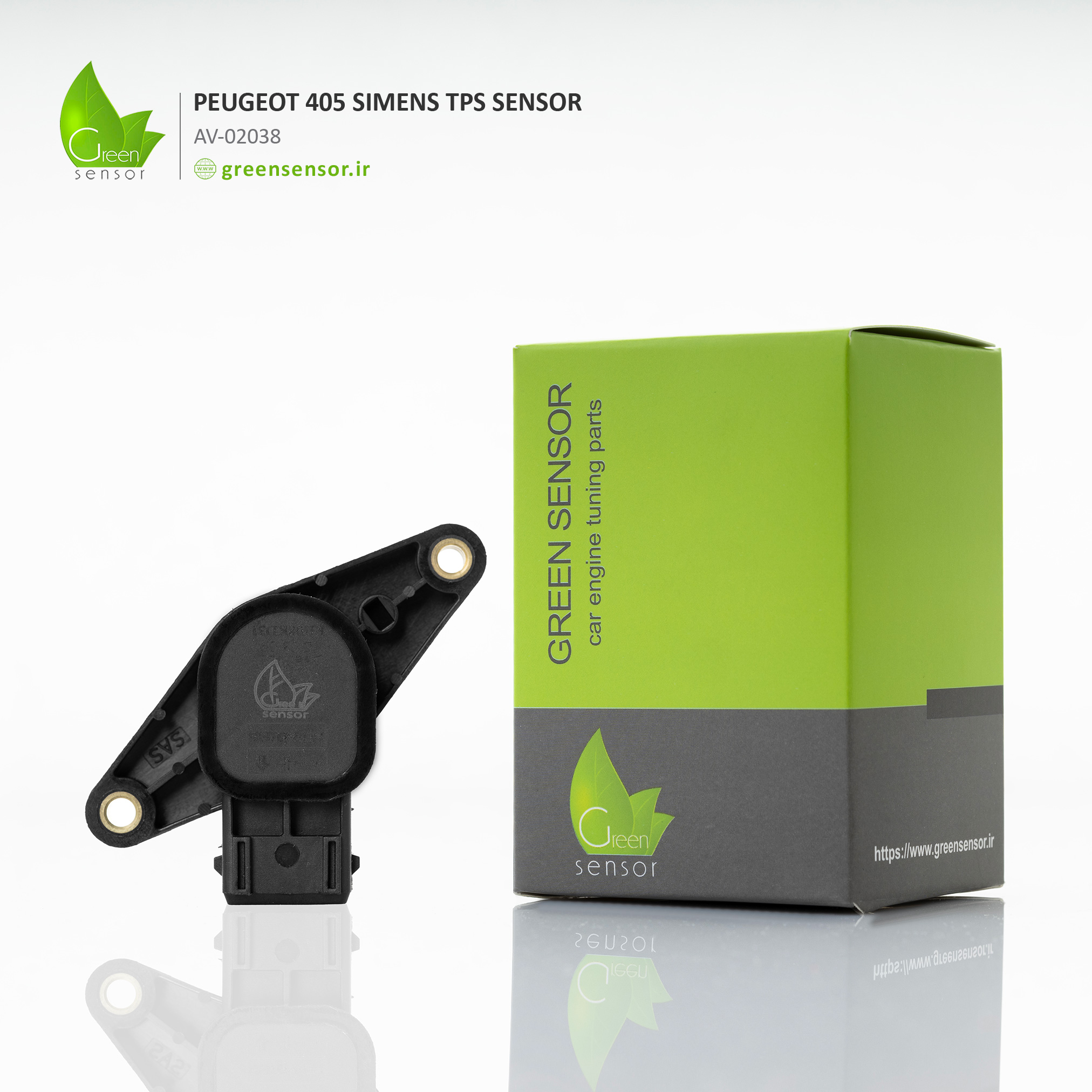

موتورهای پاشش سوخت الکترونیکی (انژکتوری) برای محاسبه زمان دقیق پاشش سوزنهای انژکتور و زمانبندی جرقهزنی شمعها، نیازمند دریافت لحظهای اطلاعات ورودی از شرایط رانندگی هستند. در پژو 405 با سیستم مدیریت موتور زیمنس، سنسور موقعیت دریچه گاز (TPS) کلیدیترین قطعه در تشخیص میزان فشردن پدال گاز توسط راننده است.
سامانه زیمنس نسبت به تغییرات ولتاژ خروجی این سنسور فوقالعاده حساس است. برند گرین سنسور به عنوان مرجع تخصصی تامین قطعات تنظیم موتور در ایران، با درک کامل از نیاز خودروهای با کارکرد بالا و نوسانات دمایی محفظه موتور پژو ۴۰۵، این قطعه را با بالاترین کیفیت ساختاری و دقت خروجی عرضه کرده است.
مکانیزم کارکرد و نحوه ارسال سیگنال به ایسیو (ECU)
سنسور دریچه گاز یک پتانسیومتر یا مقاومت متغیر چرخشی است که محور مرکزی آن به طور مستقیم به زبانه پولکی داخل محفظه دریچه گاز متصل میشود.
-
حالت دور آرام (درجا): زمانی که راننده پدال گاز را لغو کرده است، زاویه پولکی صفر درجه (یا نزدیک به صفر) است. در این حالت سنسور ولتاژ پایینی (معمولاً حدود ۰.۴ تا ۰.۷ ولت) به ایسیو زیمنس ارسال میکند. ایسیو با دریافت این سیگنال متوجه وضعیت Idle شده و کنترل دور آرام را به استپر موتور میسپارد.
-
شتابگیری و فشردن پدال: با فشردن پدال گاز، محور چرخیده و جاروبکهای داخلی روی مسیر مقاومت حرکت میکنند. این تغییر مکان، ولتاژ خروجی را به صورت خطی افزایش میدهد.
-
تخته گاز (Full Throttle): در حالت باز شدن کامل دریچه، ولتاژ خروجی به حداکثر مقدار خود (حدود ۴.۵ ولت) میرسد. ایسیو با دریافت این سیگنال، دستور غنیسازی مخلوط سوخت و هوا را برای حداکثر توان صادرمیکند.
نکته تخصصی در سیستم زیمنس: ایسیو زیمنس الگوریتمهای پردازشی متفاوتی نسبت به سیستمهای ساژم یا والئو دارد. عدم تطابق دقیق دامنه ولتاژی سنسور با استانداردهای زیمنس میتواند باعث قطع رگولاتوری سوخت، خطای غلظت سوخت و ریپ زدنهای شدید خودرو شود.
اهمیت کیفیت ساخت در سنسور TPS زیمنس
از آنجایی که سنسور روی بدنه دریچه گاز و نزدیک به منیفولد هوای ورودی قرار دارد، مداوماً در معرض شرایط سخت زیر قرار میگیرد:
-
حرارت بالای محفظه موتور پژو 405: گرمای موتور نباید باعث تغییر در مقاومت الکتریکی بستر پتانسیومتر شود.
-
لرزشهای مداوم موتور: لرزش نباید باعث قطع و وصلی کنتاکتهای داخلی و ایجاد سیگنالهای اشتباه (Noise) گردد.
-
بخارات روغن و گرد و غبار: عایقبندی بدنه سنسور باید از نفوذ بخارات روغن کارتر به داخل مدار جلوگیری کند.
محصولات Green Sensor با بهرهگیری از مسارهای کربنی مقاوم در برابر سایش و جاروبکهای آلیاژی ویژه، پایداری عملکردی بسیار بالایی را در طول زمان فراهم میکنند.
علائم و نشانههای خرابی سنسور دریچه گاز پژو 405 زیمنس
نقص در عملکرد این سنسور اثرات مستقیمی بر رانندگی و کارکرد موتور دارد. شایعترین نشانهها عبارتند از:
-
ریپ زدن و تکانهای شدید (Coughing): هنگامی که راننده به آرامی پدال گاز را فشار میدهد، خودرو دچار کپ کردن یا کله زدن ناگهانی میشود (به دلیل سائیدگی گرافیتها در زوایای خاص).
-
بالا ماندن دور موتور (گاز هرز خوردن): دور موتور در حالت درجا به سختی پایین میآید یا روی دورهای بالا (مثلاً ۱۵۰۰ RPM) قفل میکند.
-
تاخیر در پاسخ به پدال گاز (Lag): راننده پدال گاز را فشار میدهد اما شتابگیری با تاخیر انجام میشود.
-
خاموش شدن موتور هنگام رها کردن ناگهانی پدال: با رها کردن پدال گاز، دور موتور افت شدید کرده و موتور خاموش میشود.
-
افزایش مصرف سوخت و دود کردن: ایسیو به دلیل دریافت ولتاژ اشتباه، پاشش سوخت را بیش از حد نیاز افزایش میدهد.
-
روشن شدن چراغ چک موتور: ثبت کد خطای مربوط به پتانسیومتر دریچه گاز در ایسیو زیمنس.
روشهای عیبیابی و تست قطعه
برای اطمینان از خرابی سنسور TPS زیمنس میتوان از روشهای زیر استفاده نمود:
۱. عیبیابی با دستگاه دیاگ:
با ورود به بخش پارامترهای موتور در دستگاه دیاگ، زاویه دریچه گاز و ولتاژ سنسور را چک کنید. با فشردن تدریجی پدال گاز، ولتاژ باید کاملاً پیوسته و بدون پرش ناگهانی (از حدود ۰.۵ ولت تا ۴.۵ ولت) بالا برود. هرگونه پرش ولتاژ به صفر یا عدد ۴.۹ نشانه خرابی پتانسیومتر است.
۲. تست با دستگاه مولتیمتر:
با قرار دادن مولتیمتر در حالت اهممتر و اتصال پروبها به پایه سیگنال و بدنه سنسور، با چرخاندن محور سنسور باید تغییرات مقاومت را به صورت یکنواخت مشاهده کنید.
نکات مهم هنگام نصب و جایگزینی
-
اطمینان از نوع ایسیو: حتماً مطمئن شوید که سیستم خودرو از نوع زیمنس است؛ چرا که سنسورهای سیستم ساژم/والئو از نظر ساختار سوکت یا جهت چرخش با زیمنس متفاوت هستند.
-
تمیزکاری بدنه دریچه گاز: پیش از بستن سنسور جدید، محفظه دریچه گاز و پین محور چرخشی را از بخارات روغن و دوده پاکسازی کنید.
-
سفت کردن استاندارد پیچها: پیچهای نگهدارنده سنسور را با گشتاور مناسب سفت کنید تا از پوسته شدن رزوه پلاستیکی یا کج بستن قطعه جلوگیری شود.
-
پاک کردن خطاهای ایسیو: پس از تعویض، کدهای خطای قدیمی را با دیاگ پاک کرده و در صورت لزوم فلش یا تعریف مجدد انجام دهید.
۱۲. ویژگیهای محصول
-
پاسخدهی خطی و فوقالعاده دقیق
-
مقاوم در برابر سایش گرافیت
-
عایق در برابر حرارت و روغن
-
تطابق کامل با ایسیو زیمنس
۱۳. جدول مشخصات فنی
| مشخصه فنی |
مقدار / توضیحات |
| نام قطعه |
سنسور موقعیت دریچه گاز (TPS) |
| خودرو سازگار |
پژو 405 (موتور XU7 و TU5 با ایسیو زیمنس) |
| نوع سیستم الکترونیکی |
زیمنس (Siemens / Continental EMS) |
| نوع خروجی |
آنالوگ ولتاژی (۰.۵ الی ۴.۵ ولت DC) |
| تعداد پینهای سوکت |
۳ پین |
| ولتاژ تغذیه |
۵ ولت مرجع (از جانب ایسیو) |
| جنس بدنه و پایه |
پلیمر مهندسی تقویت شده مقاوم به حرارت |
| برند تامینکننده |
Green Sensor (گرین سنسور) |
سوالات متداول (FAQ)
۱. آیا سنسور دریچه گاز زیمنس به پژو ۴۰۵ با ایسیو ساژم میخورد؟
خیر؛ سنسورهای سیستم زیمنس و ساژم از نظر ساختار داخلی، خروجیهای ولتاژی و گاهی سوکت تفاوت دارند و حتماً باید سنسور متناسب با نوع ایسیو خودرو انتخاب شود.
۲. اصلیترین علت کله زدن پژو ۴۰۵ در دنده ۲ چیست؟
یکی از اصلیترین دلایل این ایراد، سائیدگی مسیر مقاومت داخلی سنسور دریچه گاز در زاویه ابتدایی باز شدن (مربوط به دنده ۱ و ۲) است که باعث پرش ولتاژ ارسال شده به ایسیو میشود.
۳. آیا سنسور دریچه گاز قابل تعمیر است؟
خیر؛ این سنسور قطعهای پرسشده و آببندیشده است. در صورت سائیدگی مسیرهای پتانسیومتری یا خرابی کنتاکتها، تنها راه حل تعویض کامل قطعه است.
۴. ولتاژ سنسور دریچه گاز زیمنس در حالت بسته باید چقدر باشد؟
در حالت دریچه گاز کاملاً بسته (دور آرام)، ولتاژ خروجی پایه سیگنال معمولاً بین ۰.۴۵ تا ۰.۶۵ ولت DC است.
۵. آیا پس از تعویض سنسور دریچه گاز نیازی به تعریف قطعه با دیاگ هست؟
در سیستمهای زیمنس معمولاً پس از تعویض سنسور و پاک کردن خطاهای قبلی، با چند بار باز و بستن سوئیچ (پیکربندی خودکار) سنسور شناسایی میشود؛ اما انجام عملیات ریست یا دانلود ایسیو در صورت وجود نوسان دور موتور توصیه میگردد.
