بارزترین علائم خرابی استپر موتور اختلال در کارکرد خودرو هنگام رها کردن پدال گاز است. در صورت مشاهده نشانههای زیر، قطعه معیوب بوده یا نیاز به شستشو دارد:
- نوسان دور موتور در حالت درجا: بالا و پایین رفتن بیدلیل عقربه دورسنج در توقف یا دنده خلاص.
- خاموش شدن ناگهانی خودرو: خاموش شدن ماشین بلافاصله پس از برداشتن پا از روی گاز (مانند پشت چراغ قرمز یا ترافیک).
- افت شدید دور موتور با کولر: لرزش شدید یا خاموش شدن موتور با روشن کردن کولر به دلیل عدم جبران بار اضافی.
- گاز خوردن غیرعادی: بالا ماندن دور موتور در حالت خلاص و دیر پایین آمدن دورسنج.
- سخت روشن شدن در هوای سرد: نیاز به گاز دادن ممتد اول صبح برای روشن نگه داشتن خودرو.
استپر موتور خودرو چیست و چرا عملکرد آن حیاتی است؟
استپر موتور (Idle Air Control Valve یا IAC) قطعهای کلیدی در سیستم تنظیم موتور خودرو است که روی دریچه گاز قرار میگیرد و وظیفه دارد هوای ورودی را در «دور آرام» از طریق یک مسیر بایپس (Bypass) تنظیم کند؛ یعنی دقیقاً در زمانهایی که پدال گاز فشرده نمیشود (هنگام استارت زدن، توقف پشت چراغقرمز، ترافیک سنگین یا فاصله بین تعویض دندهها). از آنجا که پایداری کارکرد موتور در حالت درجا کاملاً به این قطعه وابسته است، هرگونه اختلال یا خرابی در استپر موتور میتواند مستقیماً به نوسان دورسنج، افزایش مصرف سوخت، روشن شدن چراغ چک و حتی خاموش شدن ناگهانی ماشین در ترافیک منجر شود. در این راهنمای تخصصی از گرین سنسور، نحوه عملکرد، مهمترین علائم خرابی، روش تست و شستشوی اصولی و زمان قطعی تعویض این قطعه را گامبهگام بررسی میکنیم.
۹ قطعه تشکیل دهنده استپر موتور خودرو :
- کانکتور و پایههای الکتریکی: استپر از طریق کانکتور به ECU متصل است. تعداد پایهها به طراحی استپر بستگی دارد. یکی از انواع رایج، $4$ پایه است که مربوط به دو سیمپیچ مستقل میباشد.
- سیمپیچها: در اکثر استپرهای خودرو دو سیمپیچ مستقل وجود دارد. ECU با عبور جریان از این سیمپیچها میدان مغناطیسی ایجاد میکند که باعث حرکت شفت میشود.
- استاتور: قسمت ثابت موتور است. سیمپیچها روی هستههای استاتور قرار گرفتهاند. هنگامی که ECU جریان را از سیمپیچ عبور میدهد، هسته به یک قطب مغناطیسی تبدیل میشود. تغییر متوالی قطبهای مغناطیسی باعث حرکت روتور میشود.
- روتور: روتور قسمت متحرک استپر است. روتور دارای ساختار مغناطیسی و معمولاً دندانهدار است. وقتی میدان مغناطیسی استاتور تغییر میکند، روتور به سمت وضعیت مغناطیسی مطلوب حرکت میکند. به همین دلیل حرکت روتور پلهپله و کنترلشده است.
- شفت یا محور: حرکت روتور به محور مرکزی منتقل میشود.
- رزوه و تبدیل حرکت دورانی به خطی: در بسیاری از استپرهای خودرو محور دارای رزوه است. برای مثال اگر ECU روتور را چند پله در جهت ساعتگرد بچرخاند سوزن عقب رفته و اگر در جهت پادساعتگرد بچرخاند سوزن جلو میرود.
- سوزن یا Plunger: سوزن داخل مسیر بایپس دریچه گاز قرار میگیرد و با جلو و عقب رفتن، مقدار هوای عبوری را تغییر میدهد.
- نوک مخروطی سوزن: نوک سوزن معمولاً شکل مخروطی دارد. این شکل باعث میشود با حرکت تدریجی سوزن، سطح مقطع عبور هوا بهصورت کنترلشده تغییر کند.
- بدنه و پوسته: بدنه استپر معمولاً از مواد مقاوم در برابر حرارت، لرزش، بخارات روغن، بخارات سوخت و آلودگی ساخته میشود. این بدنه علاوه بر حفاظت مکانیکی، اجزای موتور را در موقعیت مناسب نگه میدارد.
وظیفه وعملکرد استپر موتور در خودرو
استپر موتور یک عملگر است که وظیفه دارد هوای مورد نیاز موتور را در حالت درجا و زمانی که موتور زیر بارهای مختلف است کنترل کند. حساسیت و ظرافت این قطعه زمانی بیشتر نمایان میشود که بدانید کورس حرکتی این قطعه 8 میلیمتر است و به 400 پله (قسمت) تقسیم شده است.
ایسیو با توجه به اطلاعات مختلف از جمله:
- دور موتور از سنسور میللنگ
- دمای موتور از سنسور دمای آب
- وضعیت دریچه گاز
- بار موتور
- وضعیت کولر
- ولتاژ سیستم
و پارامترهای دیگر به استپر موتور دستور میدهد که چه مقدار هوایی را از خود عبور دهد تا خودرو دور آرام خود را حفظ کند.

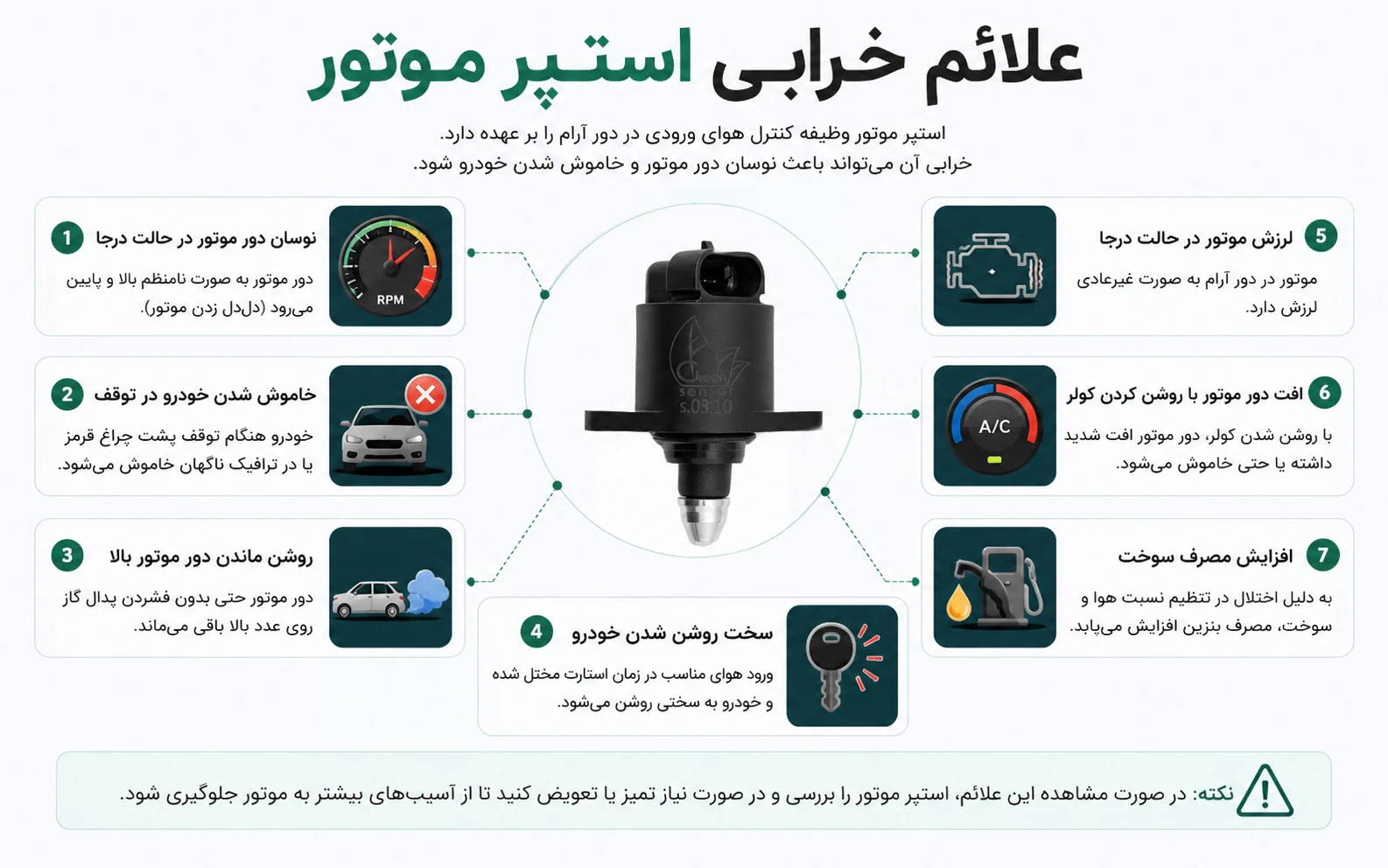

مهمترین علائم خرابی استپر موتور
- نوسان دور موتور: رایجترین نشانه خرابی استپر، نوسان دور موتور در حالت درجا است (مثال واقعی: ممکن است عقربه دور موتور دائماً بین 800 تا 1500 دور در دقیقه حرکت کند).
- خاموش شدن خودرو در حالت توقف: اگر هنگام ایستادن پشت چراغ قرمز یا در ترافیک خودرو خاموش میشود، احتمال خرابی استپر وجود دارد.
- گاز خوردن بیدلیل خودرو: گاهی استپر در وضعیت باز گیر میکند و بدون فشردن پدال گاز، دور موتور بالا باقی میماند.
- بد روشن شدن خودرو در هوای سرد: استپر در خودروهای انژکتوری نقش ساسات را ایفا میکند. خرابی آن باعث میشود خودرو صبحها سخت روشن شود.
- افت دور موتور هنگام روشن کردن کولر: اگر با روشن کردن کولر موتور شروع به لرزش میکند یا دور موتور افت شدیدی دارد، استپر احتمالاً عملکرد مناسبی ندارد.
- لرزش موتور در حالت درجا: کمبود هوای کنترلشده باعث احتراق نامنظم و لرزش موتور میشود.
- خاموش شدن خودرو هنگام چرخاندن فرمان: در خودروهایی با فرمان هیدرولیکی، زمانی که فرمان را تا انتها میچرخانیم دور خودرو کاهش پیدا کرده و خاموش میشود که یکی از احتمالها مربوط به استپر موتور است.
تست و عیبیابی استپر موتور؛ ۱۰ مرحله قبل از تعویض
در زمانی که خودرو علائم خرابی استپر را دارد، باید قبل از تعویض قطعه به سراغ موارد زیر برویم زیرا همیشه خود استپر خراب نیست:
- شکل ظاهری استپر موتور و سلامت سوکت و بدنه: نداشتن شکستگی روی بدنه و نشتی هوا از استپر، سالم بودن سوکت از نظر روغنخوردگی و اتصال مناسب.
- اطمینان از سلامت پولکی دریچه گاز: برای تست پولکی دریچه، خودرو را روشن کرده و مسیر هوای مربوط به استپر را کور میکنیم؛ اگر خودرو خاموش شد پولکی سالم است و استپر ایراد دارد، اما اگر خاموش نشد احتمال خرابی پولکی یا نشتی هوا در سیستم وجود دارد.
- نداشتن نشتی هوا در سیستم خودرو: برای مطمئن شدن از نبود نشتی در سیستم، ابتدا خودرو را روشن کرده و سپس با دست یا پارچه کل دریچه گاز را کور میکنیم تا هیچ هوایی به موتور نرسد. اگر خودرو خاموش شد یعنی نشتی وجود ندارد و امکان خرابی پولکی دریچه گاز و استپر موتور است؛ اگر خودرو روشن ماند باید به دنبال نشت هوا بگردیم که ممکن است از اورینگهای سوزن انژکتور، واشر منیفولد هوا و… باشد.
- اطمینان از سلامت باتری و دینام خودرو: در هنگام استارت ولتاژ باتری نباید زیر 10 ولت و در زمان روشن بودن خودرو ولتاژ دینام نباید زیر 13 ولت باشد، زیرا نوسان برق باعث عدم کارکرد صحیح استپر میشود.
- تست استپر خودرو زیر دستگاه: استپر خودرو را پس از باز کردن روی دستگاه تست میکنیم؛ در صورت ضعیف بودن یا قفل بودن، استپر باید تعویض شود.
- تمیز بودن محفظه قرارگیری استپر موتور: در صورت کثیفی زیاد و بسته شدن مسیر هوا، احتمال خاموش شدن خودرو و درست کار نکردن استپر وجود دارد که باید دریچه و محفظه استپر کاملاً شسته شود.
- عیبیابی با دستگاه دیاگ: در صورت داشتن خطای مربوط به استپر، باید اول استپر تعویض شود و در صورت رفع نشدن، سیمکشی و ECU خودرو بررسی گردد.
- سالم بودن سنسور دمای آب: با استفاده از دستگاه دیاگ پارامترهای مربوط به دمای آب را باید بخوانیم. اگر در زمان گرم بودن خودرو سنسور دمای پایین یا منفی را نشان دهد، باعث میشود خودرو در حالت ساسات برود و گاز بخورد. اگر در زمان سرد بودن خودرو دما را بالاتر نشان دهد، باعث میشود خودرو ساسات نشود و هوا و سوخت مورد نیاز در زمان سردی به موتور نرسد و سخت روشن شود.
- اطمینان از سلامت فشنگی هیدرولیک فرمان (در خودروهای هیدرولیکی): گاهی خرابی فشنگی هیدرولیک مخصوصاً در موتورهای EF7 باعث نوسان دور و نفسنفس زدن خودرو میشود. برای تست در زمان نوسان، سوکت فشنگی هیدرولیک را کشیده و در صورت رفع شدن ایراد، فشنگی هیدرولیک باید تعویض شود.
- اطمینان از سلامت سنسور دریچه گاز: در صورت خرابی سنسور دریچه گاز نیز خودرو گاز هرز خورده و حالتی شبیه به خرابی استپر دارد که با دستگاه دیاگ باید سلامت آن را بررسی کرد.

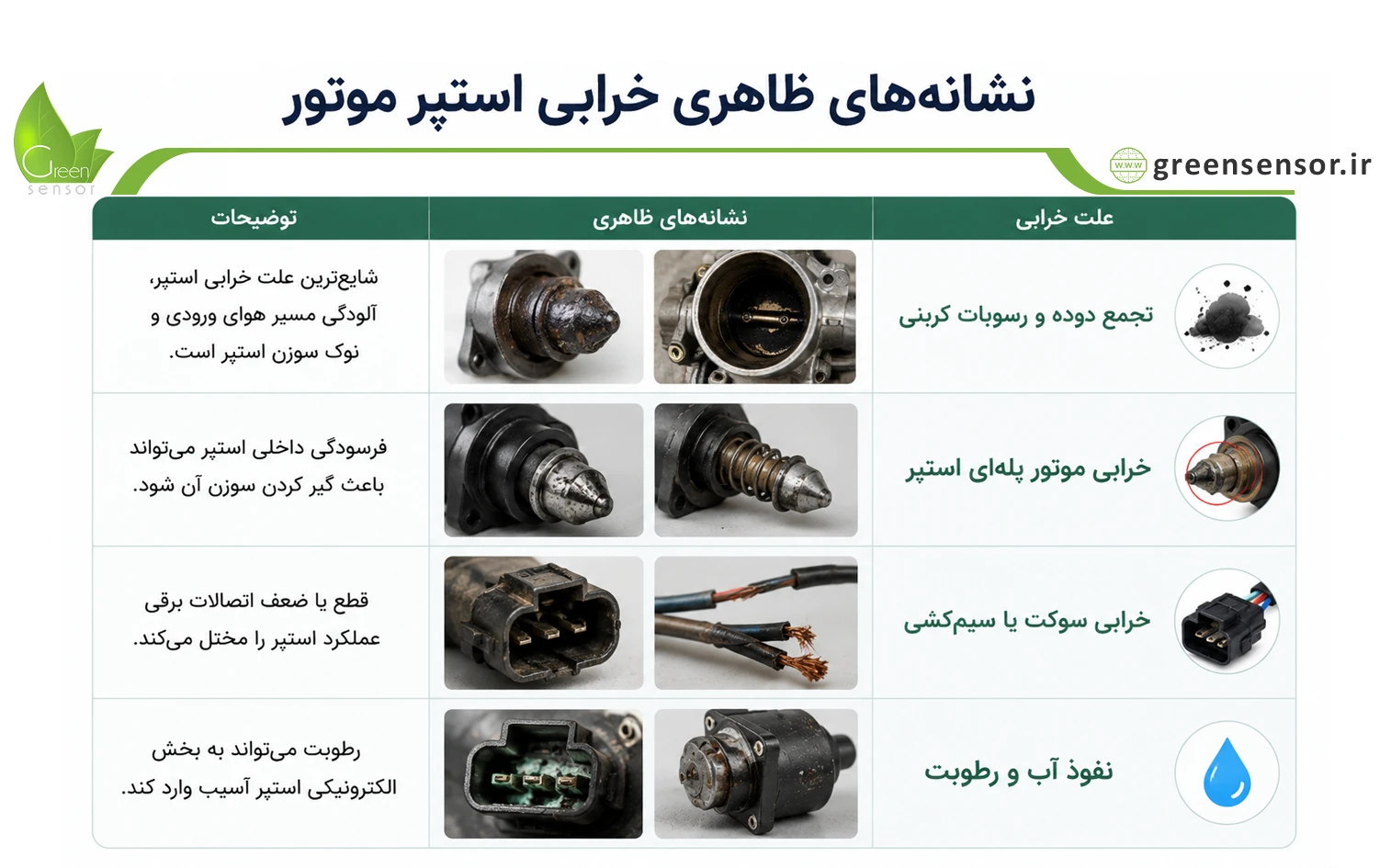

نشانههای ظاهری خرابی استپر موتور
از از نشانه های خرابی استپر ماشین میتوان به موارد زیر اشاره کرد:
- تجمع دوده و رسوبات کربنی:
- شایعترین علت خرابی استپر، آلودگی مسیر هوای ورودی و نوک سوزن استپر است.
- خرابی موتور پلهای استپر:
- فرسودگی داخلی استپر میتواند باعث گیر کردن سوزن آن شود.
- خرابی سوکت یا سیمکشی:
- قطع یا ضعف اتصالات برقی عملکرد استپر را مختل میکند.
- نفوذ آب و رطوبترطوبت میتواند به بخش الکترونیکی استپر آسیب وارد کند.

نحوه تست و تمیز کردن استپر موتور
برای عیبیابی و تست عملی در محل خودرو میتوان مراحل زیر را دنبال کرد:
- بررسی ظاهری: سوکت، سیمها و بدنه استپر را از نظر شکستگی یا خوردگی بررسی کنید.
- بررسی آلودگی: در بسیاری از مواقع تنها با تمیز کردن استپر مشکل برطرف میشود.
- تست عملی کولر: خودرو را گرم کنید، سپس کولر را روشن نمایید. اگر دور موتور افت شدیدی داشت یا خودرو خاموش شد، استپر میتواند یکی از عوامل اصلی باشد.
- استفاده از دستگاه دیاگ: دقیقترین روش بررسی عملکرد استپر، استفاده از دستگاه دیاگ و مشاهده فرمانهای ECU است.
مراحل تمیز کردن استپر موتور
- خاموش کردن خودرو و بستن سوئیچ
- جدا کردن سوکت برق استپر
- باز کردن پیچهای استپر از روی دریچه گاز
- استفاده از اسپری انژکتورشور یا اسپری تمیزکننده دریچه گاز روی سوزن و مجرای هوای استپر
- خشک شدن کامل قطعه و پاک کردن رسوبات
- نصب مجدد قطعه و محکم کردن پیچها
نکته بسیار مهم: هرگز به سوزن استپر فشار مکانیکی وارد نکنید و آن را با دست نچرخانید، زیرا باعث خرابی رزوه و موتور پلهای داخل آن میشود.
تفاوت خرابی استپر موتور و خرابی سنسور دریچه گاز
در جدول زیر میتوانید تفاوت علائم خرابی استپر موتور با سنسور دریچه گاز را در شرایط مختلف بررسی کنید:
| ویژگی | خرابی استپر موتور | خرابی سنسور اکسیژن |
|---|---|---|
| نوسان دور موتور | زیاد | متوسط |
| خاموش شدن در توقف | زیاد | کم |
| تاخیر در شتاب | کم | زیاد |
| خطای دیاگ | گاهی | معمولاً |
چه زمانی باید استپر موتور تعویض شود؟
در شرایط زیر توصیه میشود که استپر موتور خودرو تعویض گردد:
قطعه به پایان عمر مفید خود رسیده باشد.
تمیزکاری و شستشوی قطعه نتیجه ندهد.
موتور پلهای داخلی آسیب دیده باشد.
سوزن استپر گیر کرده یا رزوه آن هرز شده باشد.
خطاهای مکرر برقی و عملگر در دیاگ ثبت شوند.

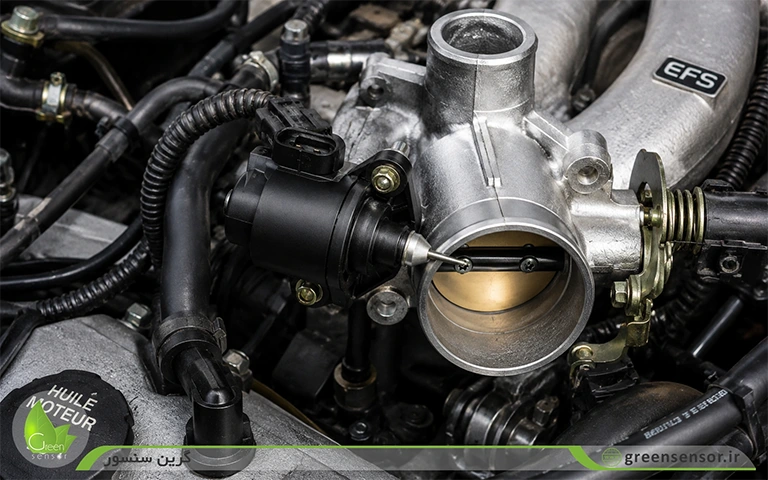

محل نصب و قرارگیری استپر موتور خودرو کجاست؟
در خودروهای بنزینی انژکتوری مجهز به دریچه گاز مکانیکی (سیمی)، استپر موتور معمولاً روی مجموعه دریچه گاز یا هوزینگ آن قرار میگیرد و از طریق یک مسیر بایپس، جریان هوای موردنیاز در دور آرام را کنترل میکند.
وظیفه این مسیر فرعی آن است که وقتی پولکی دریچه گاز بسته است (پدال گاز فشرده نشده)، هوای پاک فیلترشده را به داخل منیفولد هوای ورودی هدایت کند. استپر موتور معمولاً با دو عدد پیچ (چهارسو، دوسو یا آلن ستارهای) روی محفظه دریچه گاز مهار شده و یک کانکتور برقی (معمولاً ۴ پایه) به انتهای آن متصل است.
استپر موتور tu5 کجاست؟ (بررسی اختصاصی در پژو ۲۰۶، پارس، رانا و ۴۰۵ SLX)
یکی از پرسشهای متداول مالکان خودروهای مجهز به پیشرانه TU5 این است که استپر موتور tu5 کجاست و چگونه میتوان برای تمیزکاری یا تعویض به آن دسترسی داشت؟
پاسخ به این سوال بستگی مستقیم به نوع سیستم کنترل هوای ورودی (دریچه گاز سیمی یا برقی) در خودروی شما دارد:
- در خودروهای TU5 با دریچه گاز سیمی (مکانیکی):
- در خودروهایی مانند پژو ۲۰۶ تیپ ۵ (مدلهای قدیمی تا قبل از سال ۱۳۹۱)، پژو پارس TU5 سیمی، پژو ۴۰۵ SLX و رانا LX، استپر موتور بر روی هوزینگ دریچه گاز نصب شده است.
- با باز کردن کاپوت، در قسمت بالای موتور و مابین لوله خرطومی هواکش و منیفولد ورودی هوا، مجموعه دریچه گاز فلزی را مشاهده میکنید.
- استپر موتور دقیقاً در بالای این مجموعه و در مجاورت سنسور موقعیت دریچه گاز (TPS) پیچ شده است. دسترسی به آن نیازمند باز کردن لوله خرطومی هواکش است تا به دو پیچ نگهدارنده و سوکت ۴ پین آن دسترسی پیدا کنید.
- نکته بسیار مهم برای دارندگان مدلهای جدید TU5 (دریچه گاز برقی):
- اگر خودروی شما مجهز به پیشرانه TU5 با دریچه گاز برقی است (مانند پژو ۲۰۶ تیپ ۵ مدلهای جدید، پژو ۲۰۷، رانا پلاس و تارا)، این موتورها فاقد استپر موتور مجزا هستند!
- در این سیستمها، هوای دور آرام مستقیماً از طریق تغییر زاویه پولکی گاز توسط موتور الکتریکی تعبیهشده در خود هوزینگ دریچه گاز و با دستور کامپیوتر خودرو (ECU) کنترل میشود؛ بنابراین هیچ قطعه مجزایی تحت عنوان استپر در این مدلها پیدا نخواهید کرد.
چگونه به استپر موتور TU5 دسترسی پیدا کنیم؟
- موتور خاموش و سرد باشد.
- مسیر خرطومی ورودی هوا بررسی/باز شود.
- مجموعه دریچه گاز شناسایی شود.
- محل نصب استپر و سوکت آن بررسی شود.
- قبل از باز کردن قطعه، وضعیت سوکت و اتصالات بررسی شود.
اشتباهات رایج در عیبیابی استپر موتور
تمیز کردن غیراصولی: فشار دادن دستی سوزن استپر یا استفاده از ابزار نوکتیز و سخت، به ساختار ظریف قطعه آسیب جدی میزند.
تعویض بدون عیبیابی کامل: گاهی مشکل از نشتی هوا در منیفولد یا خرابی سایر سنسورهاست اما استپر بهاشتباه تعویض میشود.
استفاده از قطعات ارزان و بیکیفیت: استپرهای نامرغوب معمولاً طول عمر بسیار کوتاهی دارند و تنظیم دور آرام را مختل میکنند.
پیشنهاد تعویض قطعه:
اگر خودروی TU5 شما مجهز به دریچه گاز سیمی است و علائمی چون نوسان دور آرام، خاموش شدن هنگام ترمز یا ریپ زدن در دنده خلاص را تجربه میکنید، معیوب بودن استپر از دلایل اصلی آن است. برای خرید قطعه استاندارد و اورجینال میتوانید از صفحه استپر موتور TU5 گرین سنسور (با کد اختصاصی AV-09008-10) دیدن فرمایید.
جمعبندی
استپر موتور یکی از مهمترین قطعات سیستم تنظیم موتور خودرو است که نقش مستقیمی در پایداری دور آرام، کاهش مصرف سوخت و عملکرد صحیح موتور دارد. علائمی مانند نوسان دور موتور، خاموش شدن خودرو در توقف، افت دور هنگام روشن شدن کولر و لرزش موتور میتوانند نشانه خرابی این قطعه باشند.
شرکت گرین سنسور بهعنوان بزرگترین توزیعکننده قطعات تنظیم موتور خودرو در ایران، مجموعهای کامل از استپر موتورهای باکیفیت و قطعات برقی اصلی را با ضمانت معتبر ارائه میدهد تا تجربهای مطمئن و اقتصادی را برای تعمیرکاران و صاحبان خودرو فراهم سازد.
سوالات متداول (FAQ)
بله، در بسیاری از موارد هنگامی که عملکرد استپر موتور از حد استاندارد خارج شود یا مدار الکتریکی و سیمپیچهای آن دچار اتصال کوتاه یا قطعی شوند، ECU خطای مربوط به عملگر دور آرام را ثبت کرده و چراغ چک را روشن میکند.
حرکت دادن مکانیکی و دستی سوزن استپر باعث آسیب دیدن دندانهها، هرز شدن رزوههای داخلی شفت و خرابی کامل موتور پلهای (استپر) میشود، زیرا تنظیم موقعیت سوزن صرفاً باید توسط پالسهای الکترونیکی ECU انجام گیرد.
بله، اگر استپر در حالت باز گیر کند یا بهدلیل کثیفی نتواند مسیر هوا را بهدرستی ببندد، موتور هوای اضافه دریافت کرده و ECU برای حفظ تعادل، سوخت بیشتری پاشش میکند که در نهایت منجر به افزایش مصرف سوخت میشود.
خیر، در خودروهای مجهز به دریچه گاز برقی (مانند برخی مدلهای جدید پژو ۲۰۷ یا دنا پلاس)، قطعه مجزایی به نام استپر موتور وجود ندارد و وظیفه تنظیم هوای دور آرام بهطور مستقیم توسط موتور الکتریکی تعبیهشده روی خود دریچه گاز و با فرمان ایسیو انجام میشود.
